BLOXPLOT: (Diagrama de cajas)
Un boxplot es un
diagrama que resume las características principales de un conjunto
de datos, reflejando los datos que se apartan del comportamiento
general.
La caja está definida por los cuartiles de
los datos, siendo la linea central la mediana, las lineas verticales
llegan hasta los datos mayores y menores dentro de unos límites.

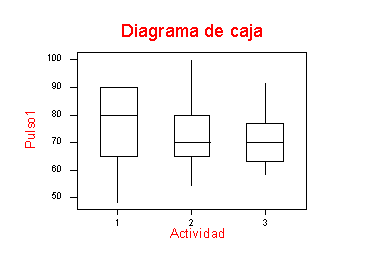

Veamos un boxplot de los
datos de Pulso1 en función de la Actividad (recuerda que era
Pulso1)

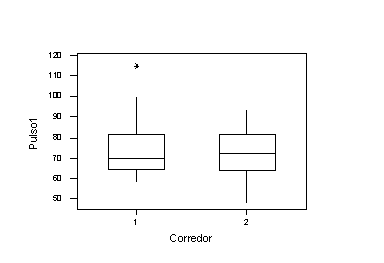

Si queremos ver como el diagrama aborda una
anomalía, podemos introducir un dato erróneo para ver la diferencia.
El valor final de Pulso1 le
ponemos 180 y al final de la columna Corredor el valor 2:
®

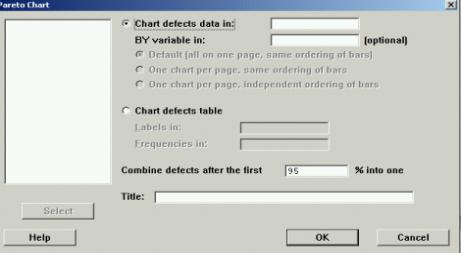

DIAGRAMAS DE PARETO: Se utiliza normalmente para distinguir las partes
importantes de los datos cuando no son muchos.
Stat >
Quality Tools
>
Pareto
Chart
®DIAGRAMA BIVARIANTE: Es
interesante cuando relacionamos dos o más variables.
La secuencia a seguir es:
Graph > Plot

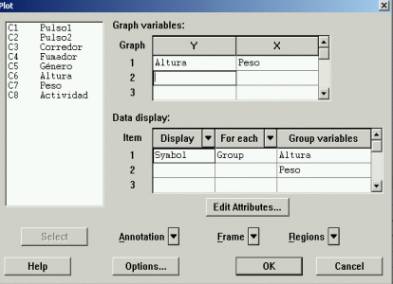

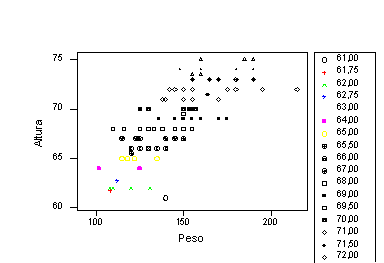

Se pueden representar
los puntos con distintos símbolos colocando el nombre en la columna Group
Variables y seleccionando Group en la casilla For Each.
Así mismo se pueden representar varias variables en MatrixPlot:
